Nassabscheider für AluminiumstäubeQUADRUS METALLTECHNIK
Nassabscheider für Aluminiumstäube
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Das Familienunternehmen Quadrus Metalltechnik GmbH mit Sitz in Schmidgaden ist Experte für Lasertechnik, Umformtechnik, Schweißtechnik und Montage. Monatlich werden dort bis zu 1.100 Tonnen Stahl, Edelstahl und Aluminium verarbeitet. Dabei wird besonderer Wert auf Qualität, Präzision und optimale Vertigungsverfahren gelegt, um perfekte Ergebnisse zu erzielen.
Um die Sicherheit gemäß Arbeitsschutzvorschriften zu gewährleisten und Werkstücke sowie Maschinen zu schützen, müssen bei den Prozessen des Schweißens, Lasern, Umformens und Entgratens entstehende gesundheitsgefährdende und explosive Stäube zuverlässig abgesaugt werden. Für die Absaugung zweier Timesavers Entgratmaschinen, eine für Aluminium- und Edelstahlteile sowie eine weitere für die getrennte Bearbeitung von Stahl, kamen unsere speziellen ATEX Nassabscheider zum Einsatz.
Zusätzlich ermöglicht unser Absaugtisch die Fertigung von Einzelteilen und komplexen Baugruppen nach individuellen Kundenwünschen.
BRANCHE
Metallverarbeitung
PROZESSE
Entgraten
Schleifen
Kantenverrunden
Medien
Edelstahlstäube
(krebserregend)
Aluminiumstäube
(explosiv)
Anforderung:
- Absaugung von 2 Entgratmaschinen
- Zuschaltbar für 2 manuelle Arbeitsplätze
- Materialmix aus Edelstahl, Stahl und Aluminium
- Platzierung der Anlagen auf Podest
- Einfache Entleerung des Austrags
- Einhaltung geltender Arbeitsplatzvorschriften
- Geringer Wartungsaufwand
- Niedrige Betriebskosten

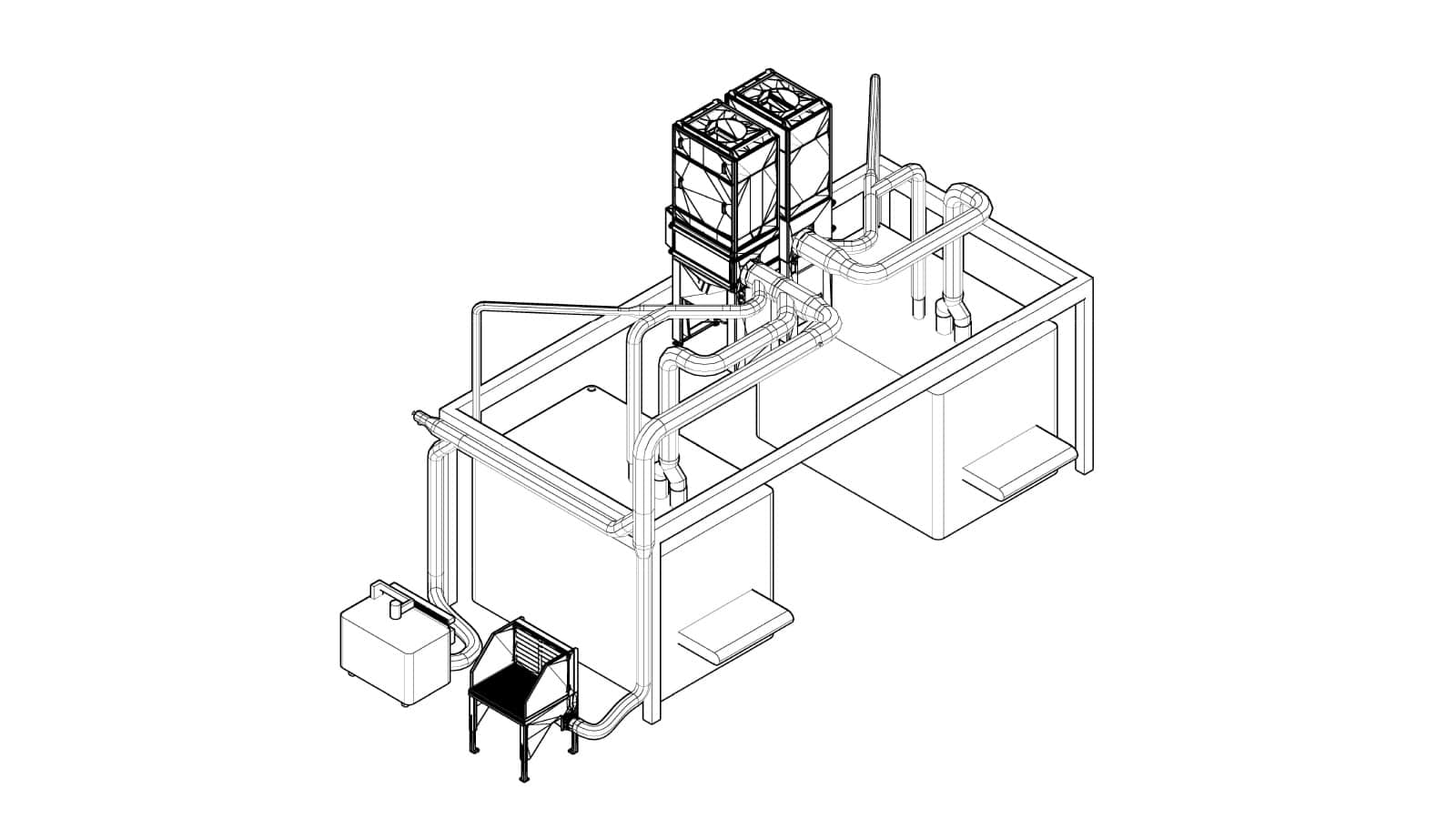

Unsere Absauglösung:
2 Anlagen für 4 Arbeitsbereiche
Die beiden ATEX Nassabscheider saugen die Stäube aus den zwei Entgratmaschinen ab und filtern diese über mehrere Filterstufen. Zwei Werktische für manuelle Arbeiten werden bei Bedarf über die Steuerung zugeschalten. Die gereinigte Luft wird zurück in die Produktionshalle geleitet (Umluftbetrieb), während der abgeschiedene Staub als Schlamm über einen rollbaren Container entsorgt wird.
Sicher und gesund arbeiten
Die brennbaren Aluminiumstäube können durch einen Funken leicht entzündet werden und zu gefährlichen Explosionen führen. Nassabscheider und Rohrsystem müssen gesetzliche ATEX-Vorschriften einhalten, um einen sicheren Betrieb zu gewährleisten.
Die krebserregenden Edelstahlstäube erfordern einen speziellen HEPA H14 Filter, dass diese nicht in die Atemluft der Mitarbeiter gelangen können.
Flexibilität und niedrige Betriebskosten
Für kleine Losgrößen nutzt der Kunde einen Manual Grinder und unseren Absaugtisch der Serie WT. Die manuellen Arbeitsplätze ermöglichen eine effiziente und präzise Entgratung sowie Kantenbearbeitung bei Individualanfertigungen. Der flexible Einsatz der Anlagen für 4 Arbeitsbereiche spart Betriebskosten und Platz in der Produktion.
Ergebnis:
✓ Sauberer Arbeitsbereich
Die beiden Nassabscheider reinigen die Prozessluft und werden optimal für 4 Arbeitsbereiche genutzt.
✓ Sicherer Betrieb
Durch Einhaltung der geltenden ATEX- und Arbeitsschutz-Vorschriften ist ein sicherer Betrieb und Schutz der Mitarbeiter gewährleistet.
✓ Individualanfertigungen
Durch unsere Entwicklungsabteilung planen wir energieeffiziente Komplettlösungen inkl. Rohrsystem und setzen individuelle Kundenwünsche technisch um.
Sehr hohe Absaugleistungen und guter Service!
»ABSAUGWERK zeichnet sich durch sehr hohe Absaugleistungen und...
Hans Maier
QUADRUS Metalltechnik GmbH
Wir betreuen unsere Kunden von A bis Z: Persönliche Beratung, technische Auslegung, Planung des Rohrsystems, Produktion, Montage, Verrohrung, Inbetriebnahme, Wartung und After-Sales.
TECHNISCHE DATEN
- Anlagen: 2 Nassabscheider Serie W 3000,
Absaugtisch Serie WT - Leistung: 11 kW
- Max. Luftmenge: 10.000 m³/h
- Luftführung: Umluft
- Aufstellung: Innenbereich
- Filter: Edelstahlgestrick, HEPA H14 Filter
- Steuerung: Siemens LOGO! 8
- Erfassung: Über Rohrsystem an Maschinen & Tischen
- Austrag: Kugelhahn, Schlammbehälter 60 L
- Rohrsystem: 44 m Längsnahtrohr
- ATEX-Ausführung
VORTEILE IM ÜBERBLICK
- Individuelles Konzept 2 Anlagen – 4 Arbeitsbereiche
- Kostengünstig und wirtschaftlich
- Hohe Saugleistung
- Geringer Energie- und Wasserverbrauch
- Niedrige Betriebskosten
- Auswaschbare Edelstahlgestrick-Filter
- Entwicklung und Montage direkt vom Hersteller
